近日，由昆山锦程气体承建的淮安佳佳玻璃VPSA变压吸附制氧设备一次性开车成功。

目前，玻璃炉窑是对氧气稳定性要求最高的行业，在窑炉窑龄8年内，必须全天24小时供应纯度高于93%的富氧。该装置的建成投产，可为淮安佳佳玻璃炉窑全氧燃烧提供1100Nm³/h（实际产量：1170Nm³/h）、纯度93%（实际纯度94.2%）、压力0.2Mpa的氧气。VPSA制氧同传统液氧储罐相比有极大优势，可在1年内回收VPSA制氧机投资成本。



本套VPSA制氧设备是昆山锦程第三套半干式
1.1  鼓风机、真空泵、增压机
鼓风机由山东章丘鼓风机有限公司生产。真空泵选用了二台干式罗茨真空泵。氧气增压机选用二台活塞式氧气增压风机。ZG罗茨鼓风机、真空泵是山东章鼓引进美国Hi-Bar公司技术的产品，该项目被列入山东省重点技改项目。在引进时不仅对设计产品图纸进行引进，而且包括产品的设计理论、性能计算、强度计算、刚度计算、配套件消声器的计算及配套件纸。在工艺方面，则引进了全套的工艺、工装、设备资料，并引进了关键件（机壳、叶轮、墙板）加工用的加工中心及加工这些零件所用的工装和刀具。
  1.2  切换蝶阀
变压吸附制氧设备整套程序运行的可靠性很大程度上取决于切换蝶阀的可靠性，首先要有足够的运行寿命，其次要有很短的启闭时间和很高的密封性，昆山锦程所用VPSA变压吸附制氧设备专用切换蝶阀为日本进口OKM，该阀门是厂家专门为我公司变压吸附流程设计。OKM为世界著名蝶阀品牌， 保证用户300万次以上的使用寿命（3年以上的使用寿命）。昆山锦程是国内唯一一家坚持用进口阀门品牌的VPSA制氧厂家。通过我们对该阀门十余年的使用经验，充分肯定了该阀门的性能。
其特点：(1)双偏心结构，使阀瓣和阀座仅在阀门完全关闭时才接触，磨损低、寿命高、密封力矩小、操作灵活 (2)当气流作用于阀瓣和阀座时，自动产生一密封力，这就意味着在一定压力范围内，气流压力越高，密封性能越佳，即独特的自密封机构。
   1.3  吸附器
采用4台立式轴向双层结构形式吸附器，床层高度1400mm,吸附器采用德国拜耳独特的气体分布结构，保证了床层气流分布的均匀性。每个吸附床由两层分子筛材料和经过钢丝网分开的被动压紧层组成。在吸附塔的底部有一套支撑装置固定吸附床的气流分布板。空气在经过鼓风机组件后进入到吸附塔的底部。空气首先需要通过预处理分子筛，在那里可以除去水气和二氧化碳。水分和二氧化碳等污染物的通过将对主分子筛造成不可恢复的损害。吸附器装填的是制氧专用吸附剂，上海恒业生产的高效VPSA制氧专用分子筛,其氧氮分离系数超过6.3，性能达到世界水平。
  1.4  氧气缓冲罐
氧气缓冲罐1台， 每台容积,10m3，用于产品缓冲。
  1.5  仪表控制系统
仪表控制系统无人化管理要求设计和仪表配置。采用PLC逻辑程序和上位机联合控制，具有通讯和远程控制功能。用一条电话线，通过一对一拨号连接方式，可进行远程操作控制、程序修改。从而可以用户的用气特点，在较长时间内逐步调整控制程序，使之最优化。
1.6 PLC系统主机采用德国SIEMENS S7-1500 公司产品。
1.7  就地仪表：在线氧分仪选用上海昶哎。
1.8 厂房

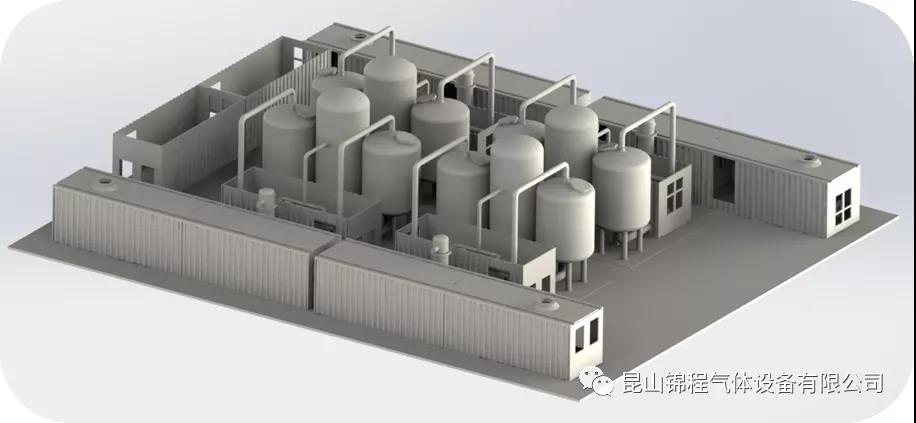

1100Nm3/hVPSA制氧设备的厂房是新建制氧厂房。机器设备均室内布置，主厂房内部经消音处理，厂房处噪音≤65dB。也可采用集装箱式，节省了土建厂房及相关基础的费用。
