1 总则
1.1 主题内容与适用范围
1.1.1 本规程规定了罗茨鼓风机的检修周期与内容、检修与质量标准、试车与故障处理。
1.1.2 本规程适用于石油化工常用的罗茨鼓风机。
1.2 编写修订依据
HGJ 1023-79化工厂罗茨式鼓风机维护检修规程
日本大晃罗茨鼓风机维护检修和安装企业标准
德国AERZEN三叶转子罗茨风机、Delta系列罗茨风机维护检修和安装企业标准
2 检修周期与内容
2.1 检修周期(见表1)
表 1 检修周期 月
检修类别 | 小 修 | 大 修 |
检修周期 | 3~6 | 36 |
根据状态监测结果及设备运行状况,可适当调整检修周期。
2.2 检修内容
2.2.1 小修项目
2.2.1.1 清理转子表面灰垢,检查各部位间隙。
2.2.1.2 检查轴承箱、齿轮箱油位,补充或更换润滑油。
2.2.1.3 清理油箱过滤器和进、出口冷却水管。
2.2.1.4 紧固螺栓。
2.2.1.5 调整皮带松紧或检查联轴器对中。
2.2.1.6 清洗检查轴承、轴套。
2.2.1.7 清理气体过滤器。
2.2.1.8 清洗检查润滑系统。
2.2.1.9 校验自控装置、压力调节器。
2.2.2 大修项目
2.2.2.1 包括小修项目。
2.2.2.2 检查主轴、机壳、齿轮及前后墙板。
2.2.2.3 清洗检查传动齿轮、调节齿轮及零部件。
2.2.2.4 检查调整或更换各部位密封。
2.2.2.5 测量、调整各部位间隙。
2.2.2.6 检查主、从动转子,必要时进行动、静平衡试验和探伤。
2.2.2.7 校正机座水平。
2.2.2.8 安全阀调校。
3 检修与质量标准
3.1 拆卸前准备
3.1.1 掌握风机运行情况,并备齐必要的图纸资料。
3.1.2 备齐检修工具、量具、起重机具、配件及材料。
3.1.3 切断电源,工艺处理符合安全检修条件。
3.2 拆卸与检查
3.2.1 从风机上拆下所有附件,检查转子之间、转子与侧壁之间间隙.
3.2.2 拆卸联轴节或皮带轮,检查弹性圈或三角皮带。
3.2.3 拆卸齿轮箱,检查齿面及调节齿轮螺栓。
3.2.4 拆卸轴承、轴承箱,检查油封、轴承。
3.2.5 拆卸密封部件,检查迷宫套、动环、静环、O形圈等密封部件。
3.2.6 拆墙板,检查墙板、转子。
3.3质量标准
3.3.1 机体
3.3.1.1 机体应无损伤、裂纹。
3.3.1.2 转子安装水平度为0.04mm/m。
3.3.2 转子
3.3.2.1 转子表面应无砂眼、气孔、裂纹等缺陷。
3.3.2.2 转子端面圆跳动值不大于0.05mm。
3.3.2.3 转子进行静平衡或平衡校验。
3.3.3 转子之间间隙、转子与机壳、墙板的间隙应符合表2、表3规定。

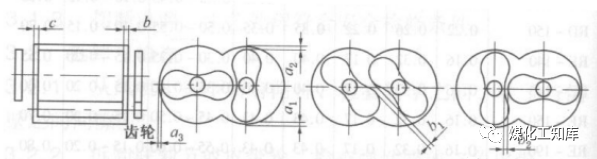

表2 转子之间间隙、转子与机壳、墙板的间隙 mm
参数 型号 | 标准间隙(平均值) | |||||||
α1 | α2 | α3 | b1 | b2 | c | d | c+d | |
RD-100 | 0.22 | 0.26 | 0.22 | 0.30 | 0.30 | 0.20~0.25 | 0.10~0.15 | 0.40 |
RD-125KP | 0.22 | 0.26 | 0.22 | 0.30 | 0.30 | 0.30~0.35 | 0.10~0.15 | 0.50 |
RD-130 | 0.22 | 0.26 | 0.22 | 0.30 | 0.30 | 0.40~0.45 | 0.10~0.15 | 0.60 |
RD-150 | 0.22 | 0.26 | 0.22 | 0.35 | 0.35 | 0.50~0.55 | 0.10~0.15 | 0.70 |
RD-140 | 0.16 | 0.32 | 0.17 | 0.40 | 0.40 | 0.30~0.35 | 0.15~0.20 | 0.55 |
RE-145 | 0.16 | 0.32 | 0.17 | 0.40 | 0.40 | 0.35~0.40 | 0.15~0.20 | 0.60 |
RE-150 | 0.16 | 0.32 | 0.17 | 0.43 | 0.43 | 0.45~0.50 | 0.15~0.20 | 0.70 |
RE-190 | 0.16 | 0.32 | 0.17 | 0.43 | 0.43 | 0.55~0.60 | 0.15~0.20 | 0.80 |
RE-200KP | 0.16 | 0.32 | 0.17 | 0.43 | 0.43 | 0.60~0.65 | 0.15~0.25 | 0.90 |
RE-250P | 0.17 | 0.32 | 0.17 | 0.40 | 0.40 | 0.60~0.65 | 0.15~0.25 | 0.90 |
RF-240NSP | 0.32 | 0.40 | 0.35 | 0.53 | 0.53 | 0.45~0.50 | 0.20~0.25 | 0.75 |
RF-245 | 0.32 | 0.40 | 0.35 | 0.53 | 0.53 | 0.55~0.60 | 0.20~0.25 | 0.85 |
RF-250 | 0.32 | 0.40 | 0.35 | 0.53 | 0.53 | 0.60~0.65 | 0.20~0.25 | 0.90 |
RF-290 | 0.32 | 0.40 | 0.35 | 0.53 | 0.53 | 0.75~0.80 | 0.20~0.25 | 1.05 |
RF-295 | 0.32 | 0.40 | 0.35 | 0.53 | 0.53 | 0.80~0.85 | 0.20~0.25 | 1.10 |
RF-300 | 0.32 | 0.40 | 0.35 | 0.53 | 0.53 | 0.95~1.00 | 0.20~0.25 | 1.25 |
RF-350 | 0.32 | 0.40 | 0.35 | 0.53 | 0.53 | 0.95~1.00 | 0.20~0.25 | 1.25 |
RG-350 | 0.32 | 0.70 | 0.36 | 0.80 | 0.80 | 0.85~0.90 | 0.25~0.30 | 1.20 |
RG-400P | 0.32 | 0.70 | 0.36 | 0.80 | 0.80 | 0.95~1.00 | 0.25~0.30 | 1.30 |
RG-450 | 0.32 | 0.70 | 0.36 | 0.80 | 0.80 | 0.95~1.00 | 0.25~0.30 | 1.30 |
RG-500 | 0.32 | 0.70 | 0.36 | 0.80 | 0.80 | 1.15~1.20 | 0.25~0.30 | 1.50 |
D-36 | 0.20~0.50 | 0.50 | 0.50 | 0.45~0.65 | 0.40~0.55 | 1.20 | ||
LGA30 | 0.20~0.40 | 0.45 | 0.45 | 0.45~0.65 | 0.40~0.55 | 1.20 | ||
LGA40 | 0.20~0.40 | 0.45 | 0.45 | 0.45~0.65 | 0.40~0.55 | 1.20 | ||
LGA60 | 0.30~0.49 | 0.50 | 0.50 | 0.45~0.65 | 0.40~0.55 | 1.20 | ||
LGA80 | 0.30~0.49 | 0.50 | 0.50 | 0.45~0.65 | 0.40~0.55 | 1.20 | ||
YP-111 | 0.45~0.55 | 0.55 | 0.55 | 0.63~0.87 | 0.38~0.46 | 1.33 | ||
N6060G | 0.42~0.77 | 0.55 | 0.55 | 0.65~0.80 | 0.35~0.45 | 1.2 |

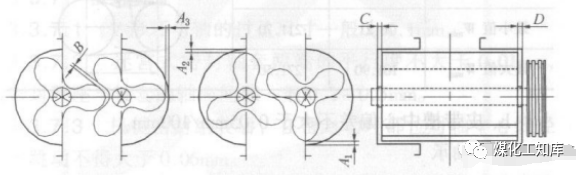

表3 转子之间间隙、转子与机壳、墙板的间隙 mm
参数 型号 | 标准间隙 | |||||||||
A1 | A2 | A3 | B1 | B2 | B3 | B4 | C | D | C+D | |
GM35S GM90S GM150S GM130S SR-73L SR-73 SR-83 | 0.25~0.30 0.30~0.35 0.35~0.40 0.25~0.30 0.50 0.35 0.40 | 0.20~0.25 0.2~0.25 0.25~0.30 0.25~0.30 0.375 0.375 0.60 | 0.15 0.30 0.40 0.35 0.50 0.15 0.20 | 0.45 0.50 0.65 0.65 0.75 0.70 0.80 | 0.60 0.80 1.02 1.00 1.25 0.85 1.00 |
3.3.4 轴
3.3.4.1 轴表面应光滑无无磨痕及裂纹等现象。
3.3.4.2 轴颈的圆柱度不大于轴径公差之半。
3.3.4.3 轴的同轴度为0.03mm/m。
3.3.5 联轴器或V形皮带
3.3.5.1 联轴器
a .联轴器的对中,径向圆跳动误差为0.06mm,端面圆跳动误差为0.05mm。
b .联轴器安装时的轴向间隙应符合表4。
表4 联轴器安装时的轴向间隙 mm
联轴器最大外圆直径 | 106~170 | 190~260 | 290~350 |
轴向间隙 | 2~4 | 2~4 | 4~6 |
3.3.5.2 V形皮带
a. 皮带的张紧力W适度或如表5;在L的中心位置朝垂直于皮带的方向加力W,使这点的挠度达到δ=0.016L,则所加力W应符合表5。
表5 皮带的张紧力 N
皮带型别 | 5V | 8V |
最小值Wmin | 76.21 | 211.70 |
最大值Wmax | 101.90 | 271.50 |
b. 皮带槽中心偏差不大于0.05mm/100mm。
3.3.6 轴承
3.3.6.1 滚动轴承
a. 滚动体与滚道表面应无磨痕、麻点、锈蚀,保持架无变形、损伤。
b. 滚动轴承内圈与轴采用H7/k6配合,轴承座与轴承外圈采用H7/h6配合。
c. 滚动轴承安装必须紧靠在轴肩或轴肩垫上。
d. 热装轴承温度不大于120℃,严禁用直接火焰加热。
3.3.6.2 滑动轴承
a. 刮研后瓦面印迹均匀,一般不小于2~3点/cm2,其接触一般为60~90℃。
b. 轴承顶间隙见表6。
表6 轴承顶间隙 mm
轴 颈 | 轴承顶间隙 | 轴颈 | 轴承顶间隙 |
30~50 50~80 | 0.06~0.08 0.08~0.12 | 80~120 120~160 | 0.12~0.16 0.16~0.20 |
c. 侧间隙为顶间隙1/2。
d. 轴承衬与轴承衬背应接触良好,接触面积一般在60%以上。
3.3.7 密封装置
3.3.7.1 V形环与轴的过盈尺寸一般为0.1mm。
3.3.7.2 迷宫式密封轴套两端的平行度不大于0.01mm,密封环座与轴套的轴向间隙一般0.2~0.5mm。
3.3.7.3 机械密封组装后,在密封动环部位对轴中心线径向跳动不得大于0.06mm。
3.3.8 同步齿轮
3.3.8.1 齿轮用键固定后径向位移不超过0.02mm。
3.3.8.2 齿表面接触沿齿高不小于50%,沿齿宽不小于70%。
3.3.8.3 齿顶间隙取(0.2~0.3)m(m为模数),侧间隙应符合表7规定。
表7 侧间隙 mm
中心距 | <50 | 50~80 | 80~120 | 120~200 | 200~320 | 320~520 | 520~800 |
侧间隙 | 0.086 | 0.105 | 0.13 | 0.17 | 0.21 | 0.26 | 0.34 |
4 试车与验收
4.1 试车前准备
4.1.1 检查检修记录,确认数据合格。
4.1.2 点动电机,确认旋转方向正确。
4.1.3 流道内不得有焊渣等硬杂颗粒。
4.1.4 将润滑油注入齿轮箱和副油箱中,油面应到达油位指示计的刻度线。
4.1.5 接通冷却水和密封油进、出管路,并检查不得有漏水、漏油现象。
4.1.6 按旋转方向手动盘车检查有无异常现象。
4.1.7 仪表指示准确、好用。
4.2 试车
4.2.1 无负荷运转0.5h后,停车检查工作间隙情况是否有变化,若无变化就逐渐将排气阀阀门关小,切不可突然加载到额定压力,并注意排气压力计上的压力值,排气压力不可超过标准的规定值,每升一次压运转4h,试车24h。
4.2.2 转子运转无杂音,振动情况符合SHS 01003——2004《石油化工旋转机械振动标准》。
4.2.3 轴承温度应符合:对滚动轴承不大于70℃,对滑动轴承不大于65℃。
4.2.4 冷却水、密封油、润滑系统应畅通不漏。
4.2.5 轴封部位应无泄漏。
4.2.6 安全阀、自控装置、压力调节器好用。
4.2.7 出口温度、风压及电流符合规定。
4.3 验收
4.3.1 连续运转24h,各项技术指标达到设计值或满足生产需要。
4.3.2 设备达到完好标准。
4.3.3 检修记录齐全准确。按规定办理验收手续。
5 维护与故障处理
5.1 日常维护
5.1.1 检查机壳温度,做好记录。
5.1.2 定时检查轴承温度,做好记录。
5.1.3 定时检查是否有磨擦或振动。
5.1.4 定时检查润滑油位,油品是否乳化等。
5.1.5 定期检查吸入口过滤器压差。
5.1.6 定期检查大功率风机备用油泵电机的自启动及油过滤器压差。
5.1.7 采用机械密封和压力润滑,定期检查油压和油温。
5.1.8 定时检查吸、排气压力。
5.1.9 定时检查电机负荷。
5.1.10 定时检查冷却水是否畅通。
5.1.11 定期巡检并做记录。
5.2 常见故障与处理(见表8)
表8 常见故障与处理
序号 | 故障现象 | 故障原因 | 处理方法 |
1 | 风量波动或不足 | 1.过滤器网眼堵塞 2.间隙增大 3.皮带打滑、转速不够 4.管道法兰漏气 5.轴封装置漏气 6.安全阀漏气 | 1.更换或清洗过滤器 2.校对间隙 3.调整或更换皮带 4.更换衬垫 5.修理或更换 6.研磨或更换 |
2 | 电机过载 | 1.过滤器网眼堵塞 2.管路压力损失增大 3.叶轮与墙板接触 | 1.更换或清洗过滤器 2.校对进出口压力 3.增大调整侧间隙 |
3 | 过热 | 1.油位过多、过少、油不清洁、油粘度过大或过小 2.轴与轴承偏斜:风机轴与电机轴不同心 3.轴瓦刮研质量不好、接触弧度过小或接触不良 4.轴瓦端与止推垫圈间隙过小 5.轴承压盖太紧,轴承内无间隙 6.滚动轴承损坏、滚子支架破损 7.压力比增大 8.叶轮与墙板接触 | 1.添放或更换润滑油 2.找正使两轴同心 3.刮研轴瓦 4.调整间隙 5.调整压盖衬垫 6.更换轴承 7.检查进出口压力 8.增大侧隙 |
4 | 敲击 | 1.同步齿轮与叶轮位置失调 2.装配不良 3.不正常的压力上升 4.因超载或润滑不良造成齿轮损伤 | 1.按规定位置校正 2.重新装配 3.检查压力上升的原因 4.更新齿轮 |
5 | 轴损伤 | 超负荷 | 换油 |
6 | 轴承齿轮严重损坏 | 1.润滑不好 2.润滑油量不足 | 1.更换润滑油 2.添加润滑油,更换轴承齿轮 |
7 | 密封泄漏 | 1.密封环与轴套不同心 2.轴弯曲 3.机壳变形使密封环侧磨损 4.密封环内进入硬性杂物 5.转子振动过大,其径向振幅之半大于密封径向间隙 6.轴承其间隙超差 7.轴瓦刮研偏斜或中心与设计不符 | 1.调整更换皮带,联轴器找正 2.调直轴 3.修理或更换 4.清洗 5.检查压力调节阀,修理继电器 6.调整间隙,更换轴承 7.调整各部间隙或重新换瓦 |
