什么是VPSA,<变压吸附制氧> vpsa与psa有什么区别?
2022-10-08

 工业上为了进一步提高设备效率,跟制氧纯度,制氧设备除了PSA的变压吸附制氧方式外还有VPSA。
  低压吸附真空解吸(Vacuum Pressure Swing Adsorption)制氧设备,简称VPSA制氧设备(解吸时增加了抽真空操作)。
  利用分子筛与干燥剂形成的混合床层选择性吸附空气中的氮气、二氧化碳和水等杂质,令氧在床层末端聚积并收集。在抽真空的条件下对吸附饱和状态的分子筛床层进行解吸,从而循环制得纯度更高的氧气。

变压吸附气体分离工艺过程之所以得以实现是由于吸附剂在这种物理吸附中所具有的两个基本性质:一是对不同组分的吸附能力不同,二是吸附质在吸附剂上的吸附容量随吸附质的分压上升而增加。利用吸附剂的一个性质,可实现对混合气体中某些组分的优先吸附而使其它组分得以提纯;利用吸附剂的第二个性质,可实现吸附剂在高压下吸附而在低压下解吸再生,从而构成吸附剂的吸附与再生循环,达到连续分离气体的目的。

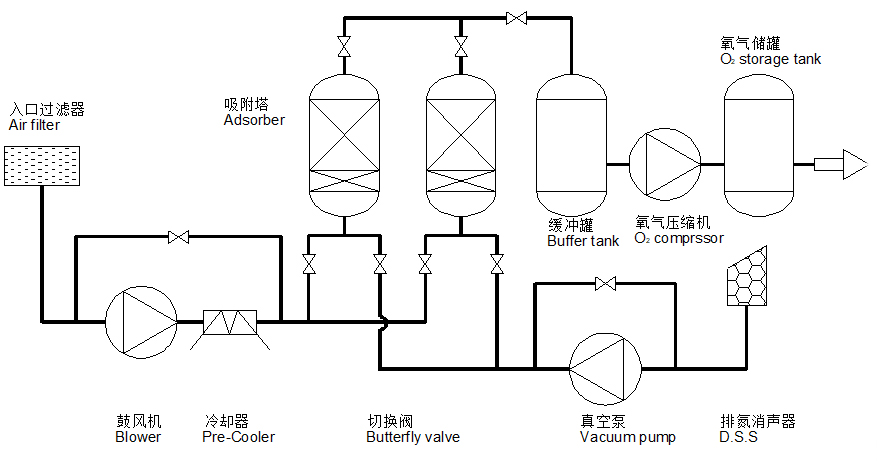

VPSA制氧系统主要由鼓风机、真空泵、切换阀、吸附器和氧气缓冲罐组成。原料空气经吸入口过滤器除掉灰尘颗粒后,被罗茨鼓风机增压至0.45barg而进入其中一只吸附器内。吸附器内装填吸附剂,其中水分、二氧化碳、及少量其它气体组分在吸附器入口处被装填于底部的活性氧化铝所吸附,随后氮气被装填于活性氧化铝上部的沸石分子筛所吸附。而氧气(包括氩气)为非吸附组分从吸附器顶部出口处作为产品气排至氧气缓冲罐。

当该吸附器吸附到一定程度,其中的吸附剂将达到饱和状态, 此时通过切换阀,首先经过一均压降压过程,将吸附塔死空间内的部分氧气回收,同时将吸附塔压力降至微负压,再利用真空泵对之进行抽真空(与吸附方向相反),真空度为-0.50barg。已吸附的水分、二氧化碳、氮气及少量其它气体组分被抽出并排至大气,吸附剂得到再生。

VPSA的每个吸附器都交替执行以下步骤:---吸附---解吸---冲压

PSA流程:制氧系统主要由空气压缩机、空气冷却器,空气缓冲罐、切换阀、吸附器和氧气平衡罐组成。原料空气经吸入口过滤器除掉灰尘颗粒后,被空气压缩机增压至3~4barg而进入其中一只吸附器内。吸附器内装填吸附剂,其中水分、二氧化碳、及少量其它气体组分在吸附器入口处被装填于底部的活性氧化铝所吸附,随后氮气被装填于活性氧化铝上部的沸石分子筛所吸附。而氧气(包括氩气)为非吸附组分从吸附器顶部出口处作为产品气排至氧气平衡罐。当该吸附器吸附到一定程度,其中的吸附剂将达到饱和状态,此时通过切换阀放空,已吸附的水分、二氧化碳、氮气及少量其它气体组分排至大气,吸附剂得到再生。
